| 27.03.07 |
ESTRACK,
le réseau de l'espace profond de l'ESA |
| |
Pour communiquer avec ses sondes, l'Agence
spatiale européenne a mis en place Estrack, un réseau d'antennes
de poursuite et de télémesure répartis autour du globe. Pour optimiser
ses moyens de communications, l'ESA s'appuie également sur le de la NASA et passe des accords de coopération
avec d'autres organisations pour l'utilisation de leurs stations
sol, avec si nécessaire, l'installation d'équipements spécifiques
ESA.
On citera parmi les station au sol les plus importantes celles de
Malindi (Kenya) utilisée en coopération avec l'Université
de Rome, de Santiago (Chili), utilisée en coopération avec
le Centre for Space Studies de l'Université du Chili et de Svalbard,
en Norvège, utilisée en coopération avec Konsberg Spacetec.
L'Agence spatiale européenne et la NASA ont signé un accord dans
lequel chacune permettant à l'autre d'utiliser ses infrastructures
au sol pour l'espace lointain. Cet accord vise aussi bien les opérations
critiques que les opérations de routine des missions en orbite.
La station New Norcia de l'ESA a déjà apporté un soutien aux sondes
Mars Odyssey et Mars Global Surveyor. L'Agence a aussi apporté son
appui au projet chinois Double Star au moyen des installations de
contrôle de la station sol de Villafranca.
Enfin, d'autres accords de coopération, portant sur les satellites
d'applications ont également été signés entre le CNES, la JAXA et
des organismes comme Eumetsat et Eutelsat.
8 stations au sol forment la colonne vertébrale du réseau Estrack
A Cebreros, en Espagne, l'ESA dispose d'une antenne de 35
m livrée en 2005 dans le cadre de la mission Venus Express. Cette
antenne n'est pas spécifiquement dédiée à la sonde autour de Vénus.
Elle a été construite afin d'accroître les capacités de l'ESA à
soutenir l'activité de ses missions dans l'espace. L'antenne de
Cebreros est également utilisé en back up par Mars Express et Rosetta
et sera utilisé par les futures missions Herschel/Planck, Lisa-Pathfinder,
Gaia and BepiColombo.
En Australie, l'ESA dispose de 2 stations au sol. L'antenne de 35
m de New Norcia, entrée en service opérationnel lors de la
mission Mars Express mais également utilisée pour les missions Venus
Express et Rosetta et des antennes en bandes S et X de Perth.
Ces 2 antennes sont utilisées par la mission XMM-Newton pour les
opérations de routine, et pour d'autres satellites (LEOP).
A Maspalomas (Iles Canaries, Espagne), l'ESA dispose d'antennes
en bandes S et X. elles sont utilisées par le satellite japonais
ETS-7 et pour les opérations dites LEOP (Launch and Early Orbit
Phase).
En Guyane, l'ESA dispose des antennes en bandes S et X de la station
Diane, située à une vingtaine de km du Centre spatial de Kourou.
Ces antennes sont utilisées pour les opérations de routine de XMM-Newton
et pour les phases LEOP d'autres satellites.
En Suède, les antennes en bande S et X de la station de Kiruna
sont principalement dédiées aux satellites EOS comme Envisat et
ERS-2. Elles sont équipées pour la poursuite, la télémétrie et l'envoi
de commandes ainsi que pour la réception, l'enregistrement, le traitement
et la dissémination des données recueillies par ces deux satellites
d'observation de la Terre.
Quant à la station au sol de Redu (Belgique), elle fourni
des services de relais de données pour Envisat et Spot-4 via Artemis,
le terminal optique de Spot-4 et Proba. Ces antennes en bande C,
L, S, KU et KA, permettent des essais en orbite des satcom. La bande
S est utilisée en ce moment pour Integral.
Enfin, le site de Villafranca del Castillo (Espagne), comporte
plusieurs stations sol et présente une grande flexibilité pour s'adapter
à toutes sortes de missions. La bande S de VIL-1 est principalement
utilisée pour Cluster II. La bande S de VIL-2, sert aussi bien aux
LEOP de différents satellites, qu'à des missions comme XMM-Newton,
Cluster, Envisat et Integral.
Villafranca del Castillo abrite également le Centre des opérations
scientifiques XMM-Newton ainsi que les archives ISO. En 2003 ont
été entamés les préparatifs pour l'accueil des archives des missions
planétaires de l'ESA, incluant Giotto, Mars Express, Rosetta, Huygens
et Venus Express.
Note
Il existe aussi une station en bande S transportable par la route,
la mer ou le chemin de fer qui peut être déployée n'importe où dans
le monde dans toutes sortes de conditions climatiques . Elle peut
servir aux opérations de satellites (poursuite, télémétrie, et commandes)
pour les phases LEOP ou satellites en orbite basse. Actuellement
basée à Villafranca, elle sert de back up pour ERS-2, Envisat et
MSG-1.
|
| |
L'antenne de 35 m de New Norcia
|
L'antenne de 15 m de Kiruna
|
Antenne de 15 m en bande S
de Villafranca del Castillo
|
Antenne de 12 m en bande C
de Villafranca del Castillo
|

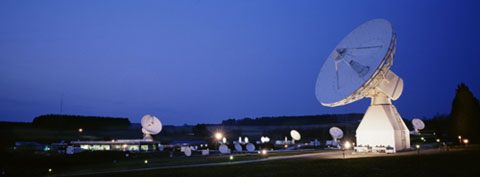

La station au sol de Redu
|
|
| |
